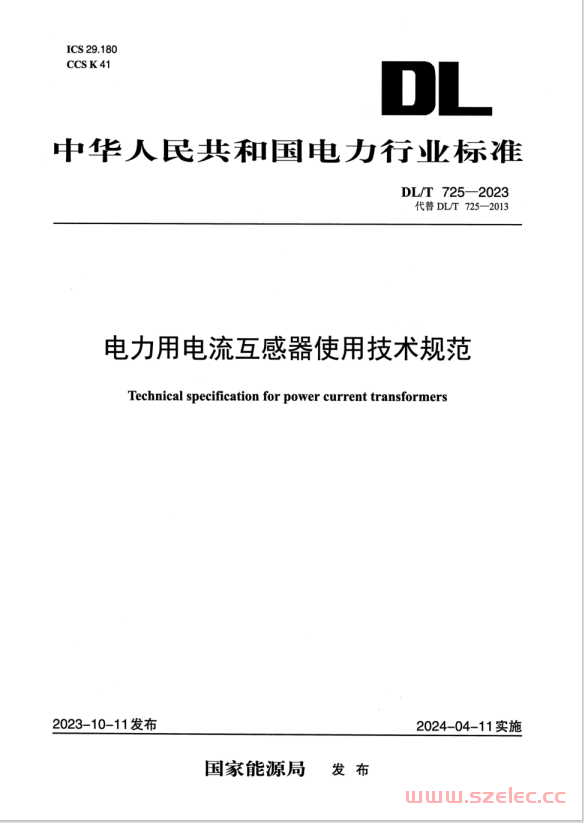

DL∕T 725-2023 电力用电流互感器使用技术规范

DL/T 725-2023《电力用电流互感器使用技术规范》是电力行业的一项重要标准，以下是该标准的相关信息：

基本信息

标准号：DL/T 725-2023

发布日期：2023年10月11日

实施日期：2024年4月11日

主管部门：国家能源局

代替标准：DL/T 725-2013

适用范围

本文件适用于供电气测量仪表和电气保护装置使用、电压等级为0.38kV~1000kV、额定频率为50Hz的电磁式电流互感器。

主要内容

术语和定义：对电力用电流互感器相关术语和定义进行了明确。

使用条件：包括正常使用条件和特殊使用条件。

基本分类：对电流互感器进行了基本分类。

技术要求：规定了设备最高电压、一次端额定绝缘水平、额定输出、额定准确级、额定一次电流标准值、额定二次电流标准值、额定连续热电流标准值、短时电流额定值、外绝缘要求、电容量和介质损耗因数、局部放电水平、绝缘油介质主要性能要求、气体介质主要性能要求、对零件和部件的温升要求、机械强度要求、一次端多次截断冲击、内部电弧故障防护要求、外壳防护等级、无线电干扰电压要求、传递过电压、密封性能要求、着火危险、腐蚀等技术要求。

结构和选型要求：包括结构要求和选型要求。

试验：规定了试验分类、试验项目、准确度试验、环境温度下密封性能试验、气体露点测量、一次端工频耐压试验、局部放电测量、电容量和介质损耗因数测量、二次端工频耐压试验、标志的检验、额定拐点电势和额定拐点电势下励磁电流的试验、绝缘油性能试验、绝缘电阻测量、绕组直流电阻测量等内容。

安装、运行和检修：对电流互感器的安装、运行和检修进行了详细规定。

标志、标签和随行文件：规定了标志和标签的内容以及随行文件的要求。

包装、运输及贮存：明确了电流互感器的包装、运输及贮存的技术要求。

主要起草单位和起草人

起草单位：国网湖北省电力有限公司电力科学研究院、中国电力科学研究院有限公司等。

主要起草人：金雷、张宇、冯宇等。

主要技术变化

与DL/T 725-2013相比，除结构调整和编辑性改动外，主要技术变化包括：

增加了“安装、运行和检修”章节。

增加了资料性附录“电流互感器典型结构”和“电流互感器外绝缘要求的差异”。

修改了标准的适用范围，将电压等级上限从750kV提高到1000kV。

修改了电流互感器使用条件、基本分类、技术要求、结构要求和选型要求、试验要求、标志等内容。

删除了“使用期限”章节和“海拔校正”。
