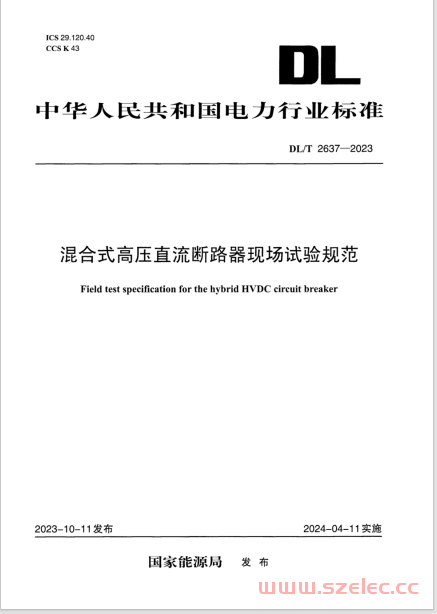

DL∕T 2637-2023 混合式高压直流断路器现场试验规范

DL/T 2637 - 2023《混合式高压直流断路器现场试验规范》是国家能源局发布的关于混合式高压直流断路器现场试验的标准文件。以下为你详细介绍该规范的相关内容：

适用范围

本规范适用于直流断路器整机和关键部件，包括快速机械开关、主支路和转移支路半导体组件、能量吸收装置、供能装置、控制装置和冷却设备（如有）等的现场试验。

试验项目及要求

一般要求

试验环境：混合式高压直流断路器一般安装在室内，周围空气温度不超过55℃，最低不低于 - 25℃；相对湿度不超过60%；正常情况下，安装位置海拔不超过1000m，海拔高于1000m时，应对其绝缘水平进行修正，具体参考GB/T 11022 - 2020中4.2.2相关条款的要求。

试验报告：应准确记录混合式高压直流断路器试验数据、现象及发现问题，并整理好文件，试验报告格式见附录B。

设备交接试验

快速机械开关试验：包括设计和外观检查（遵照GB/T 1984 - 2014中7.5的要求）、辅助和控制回路的接线检查（遵照GB/T 11022 - 2020中8.3的要求）、主回路电阻测量（遵照GB/T 11022 - 2020中8.4的要求，测得电阻与出厂试验和型式试验测得值偏差不应超过±5%）、分合闸测试及一致性测试（对控制单元供电，检查通信和状态信号；对储能电容充电，检查电压；分别下发快分、合闸、慢分（如有）、重合闸（如有）命令各五次，检查动作情况和触头开距时间及偏差）。

半导体单元试验：外观和连接检查（检查各元件外观、连接铜排等、水冷管道，确保主回路正确连接）和性能测试（通过模块测试设备测试电源启动电压、通信测试指令、开关命令等）。

其他部件试验：还涉及电源试验、冷却系统试验（如有）、控制装置试验、供能变压器进出线套管介质损耗测量（如有）等项目，各有相应的检查内容和要求。

现场试验

绝缘性能试验

工频耐压试验：对断路器断口及对地施加工频电压（如±500kV系统试验电压为860kV，1分钟），检测绝缘强度。

直流耐压试验：施加额定直流电压的1.5倍（如±500kV系统为750kV），持续10分钟，监测泄漏电流（≤1mA）。

局部放电试验：试验电压为1.1倍额定电压，局部放电量≤10pC（参考GB/T 7354 - 2018）。

机械操作试验

分合闸时间测试：测量断路器全分闸时间（≤3ms）与重合闸时间（典型值100 - 200ms）。

机械寿命试验：连续操作1000次（无负荷），检查机构磨损及状态信号准确性。

动态性能试验

短路电流开断试验：模拟直流系统短路故障（如25kA/±500kV），验证断路器在2 - 5ms内转移电流至避雷器支路的能力。

能量吸收试验：测量避雷器吸收能量是否满足设计值（如50MJ），并监测温升（≤80℃）。

重击穿试验：在1.1倍额定电压下开断小电流（如100A），验证无重燃现象。

安全与注意事项

• 安全防护：试验区域设置安全围栏，接地电阻≤0.5Ω；操作人员穿戴全套屏蔽服（屏蔽效率≥60dB）。

• 环境要求：试验环境温度 - 25℃ - +40℃，相对湿度≤80%；避免强电磁干扰（如邻近运行设备需保持≥50m距离）。

• 数据记录：保存关键波形（电流转移过程、电压恢复特性）及试验报告参考DL/T 1583 - 2016附录。
